漫步者 Edifier M35 一体化微型音响[for iPod&iPhone]拆解 图集
Soomal 于 2010.01.16 12:42:20 | 源自：www.soomal.com | 版权：原创 | 平均/总评分：08.50/68

M35是漫步者最新上市的一款一体化音响，它内置FM收音机，可支持iPod插入，其支架部分可以折叠收纳。内置可充电的锂电池，可脱离外置电源独立工作。它有一些实用功能，例如闹铃和贪睡功能，它定时唤醒任意音源。它也支持睡眠功能，设定时间后，系统将于指定时间关闭，这非常适合在睡前听音乐。操控方面，除了机顶有一组按钮之外，还配备了遥控器，系统还内置了E.I.L.C漫步者智能响度控制技术。 硬件配置方面，它采用了2.75英寸全频带扬声器，使用了D类放大器，音箱的额定输出功率为2X6W。

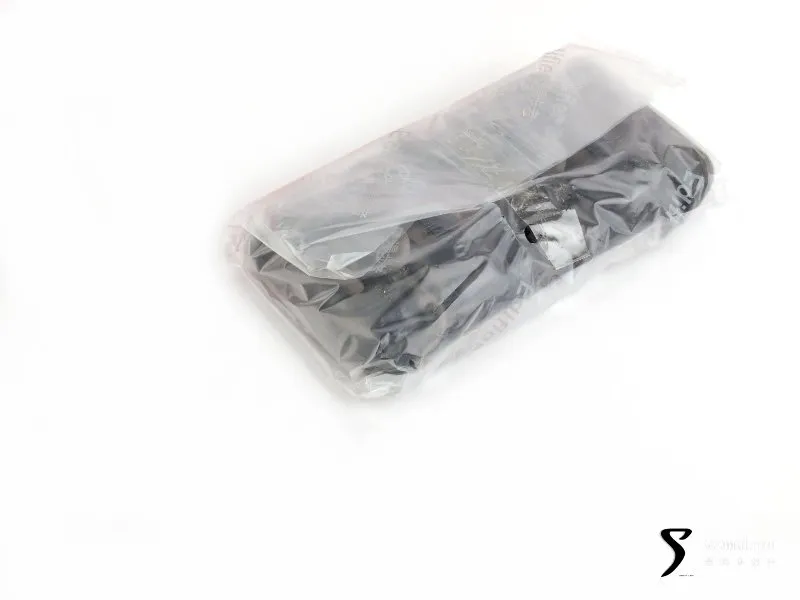

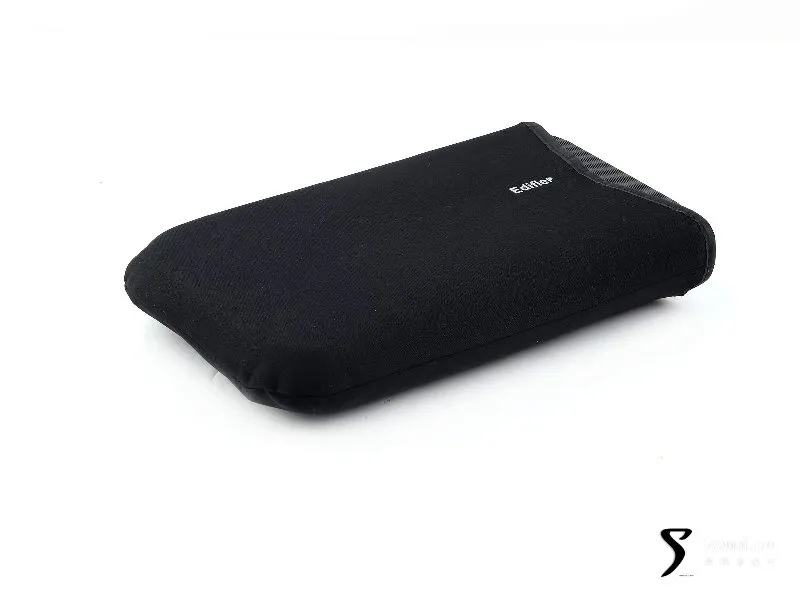

  • 漫步者 Edifier M35 一体化微型音响 - 装在收纳包中

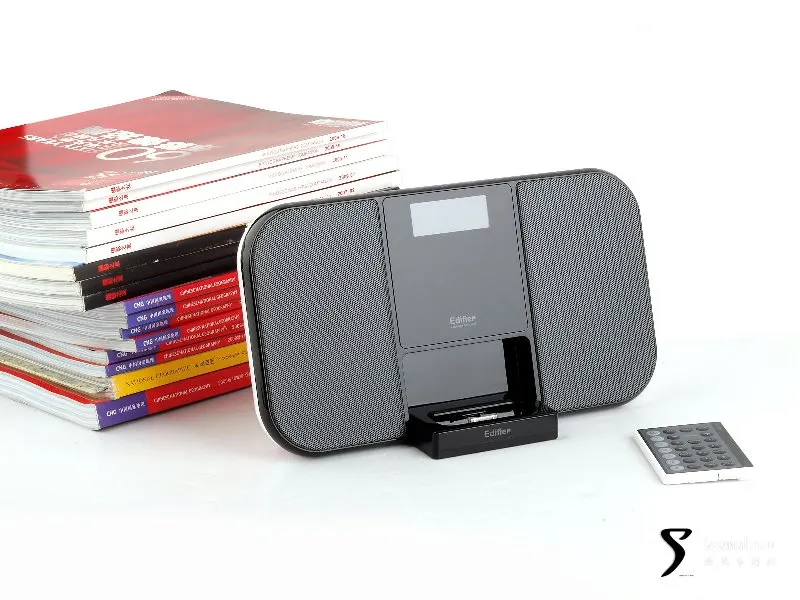

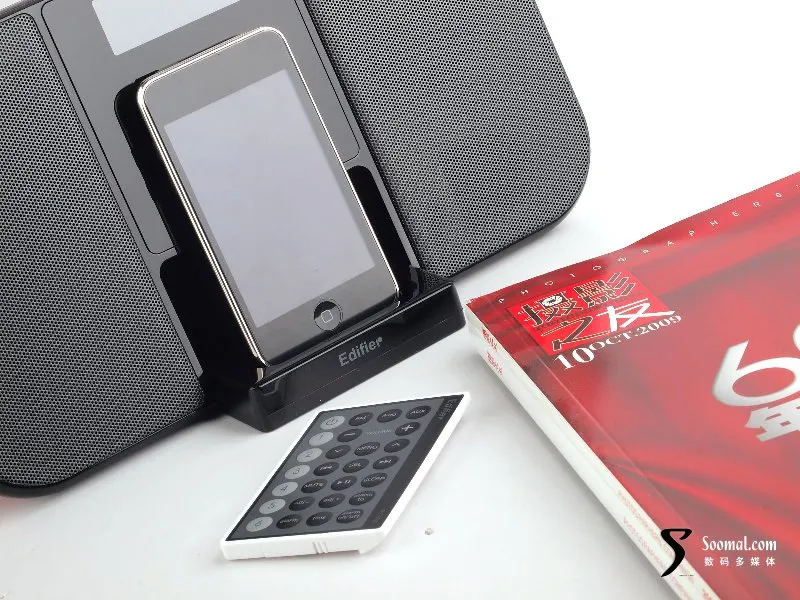

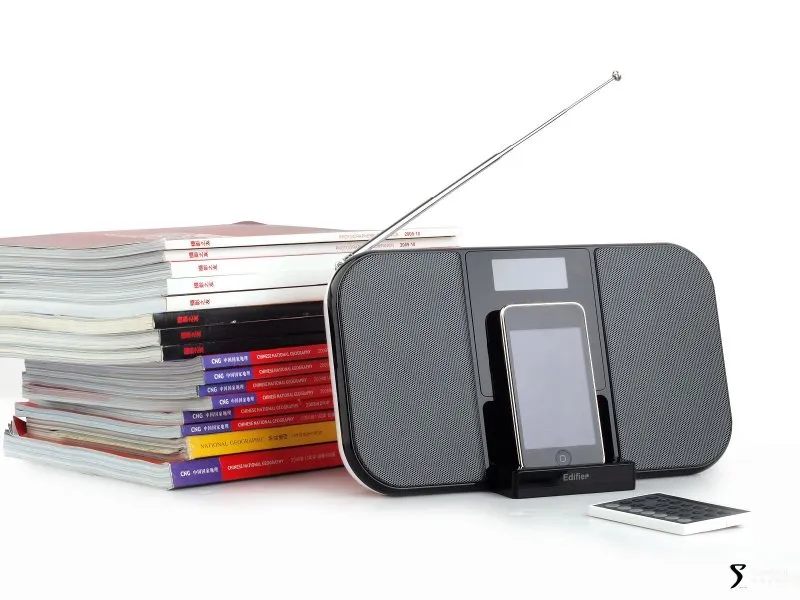

  • 漫步者 Edifier M35 一体化微型音响

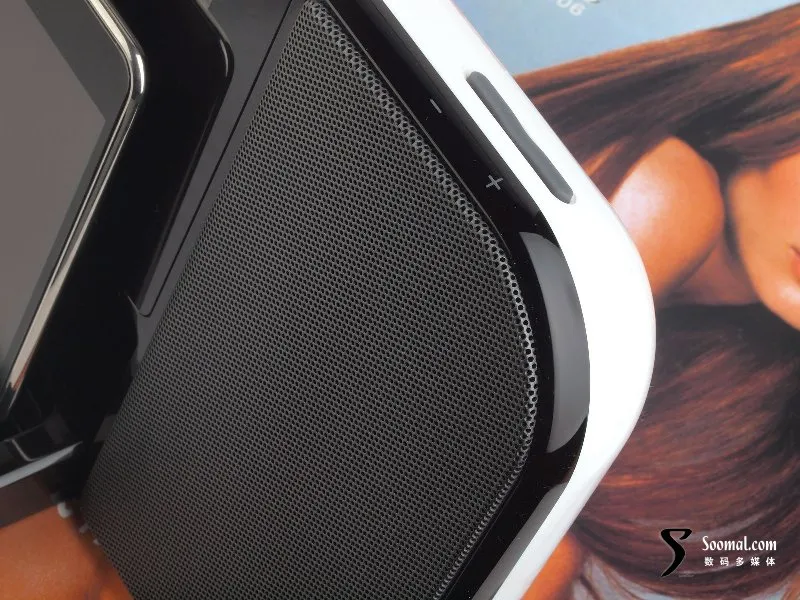

  • 漫步者 Edifier M35 一体化微型音响
  • 漫步者 Edifier M35 一体化微型音响

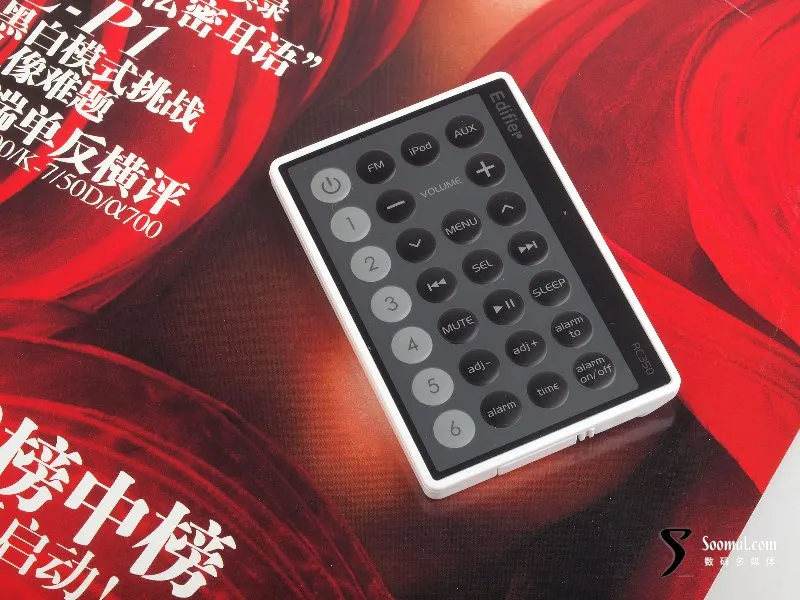

  • 漫步者 Edifier M35 一体化微型音响 - 遥控器

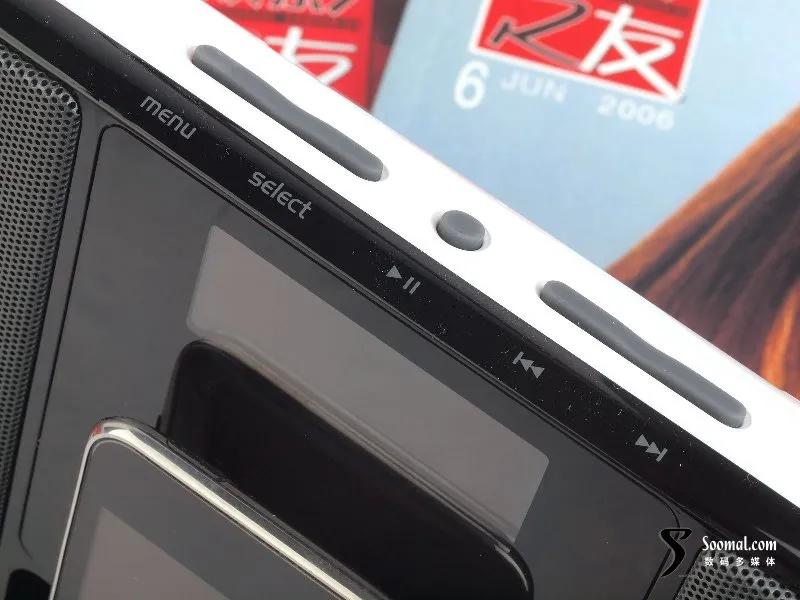

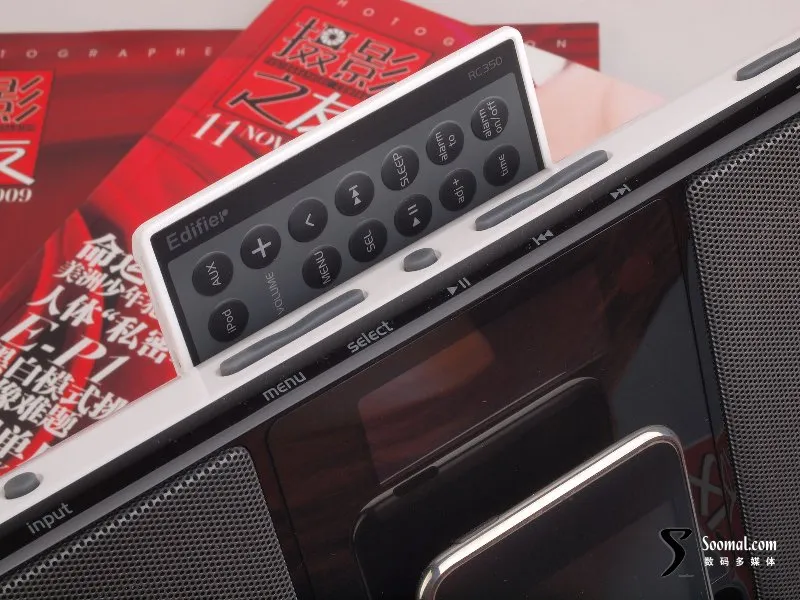

  • 漫步者 Edifier M35 一体化微型音响 - 顶部的控制按钮
  • 漫步者 Edifier M35 一体化微型音响 - 顶部的控制按钮

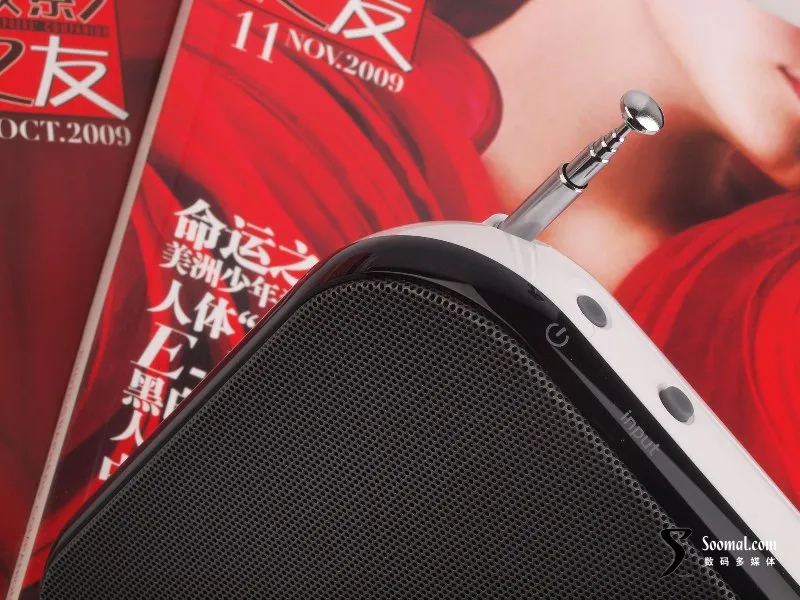

  • 漫步者 Edifier M35 一体化微型音响 - 顶部的控制按钮与天线
  • 漫步者 Edifier M35 一体化微型音响 - 可收纳的遥控器

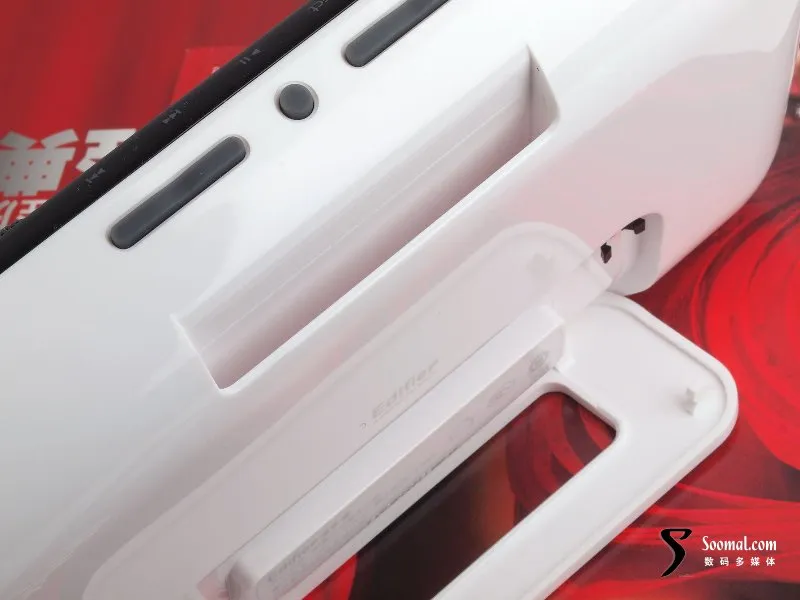

  • 漫步者 Edifier M35 一体化微型音响 - 遥控器的收纳舱
  • 漫步者 Edifier M35 一体化微型音响 - 可折叠的支架

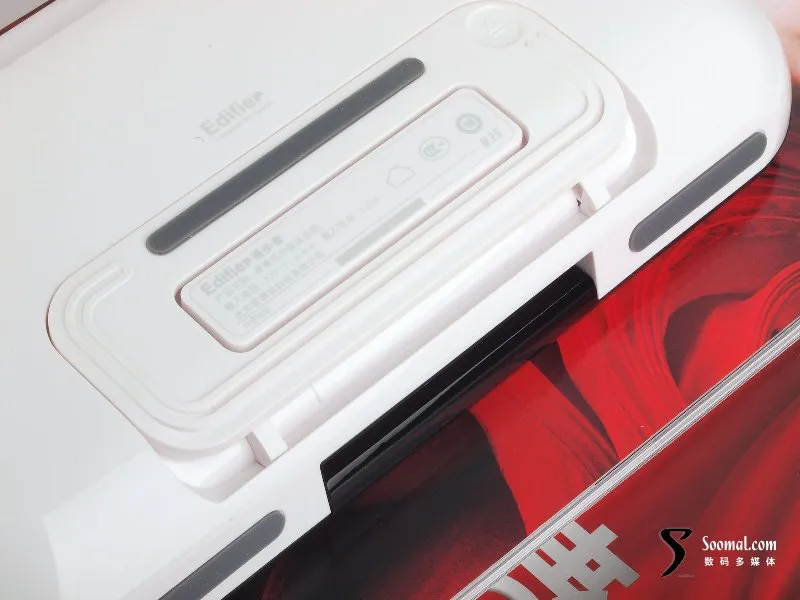

  • 漫步者 Edifier M35 一体化微型音响 - 可拆卸的电池舱门

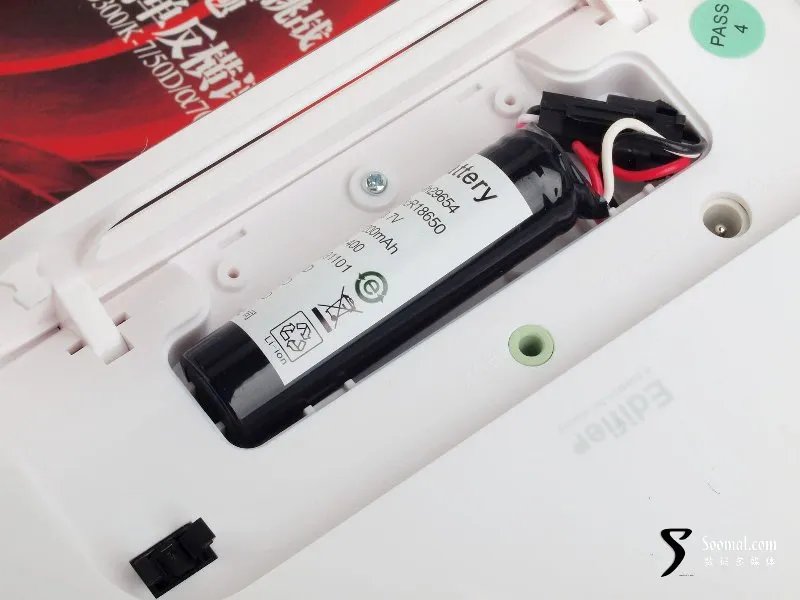

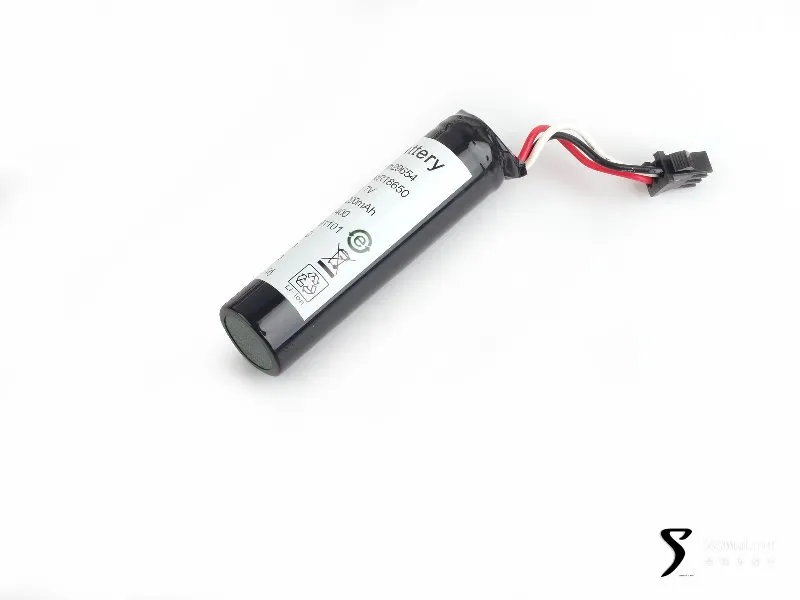

  • 漫步者 Edifier M35 一体化微型音响 - 可充电的锂电池

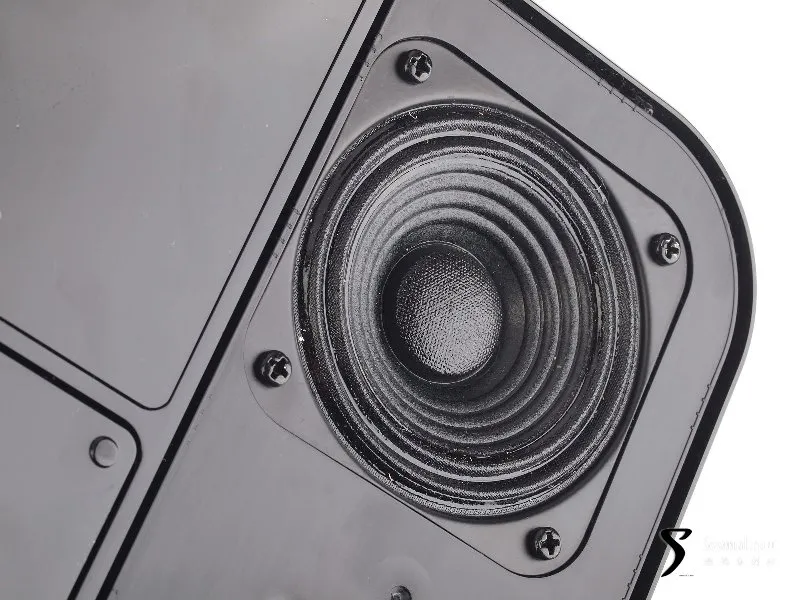

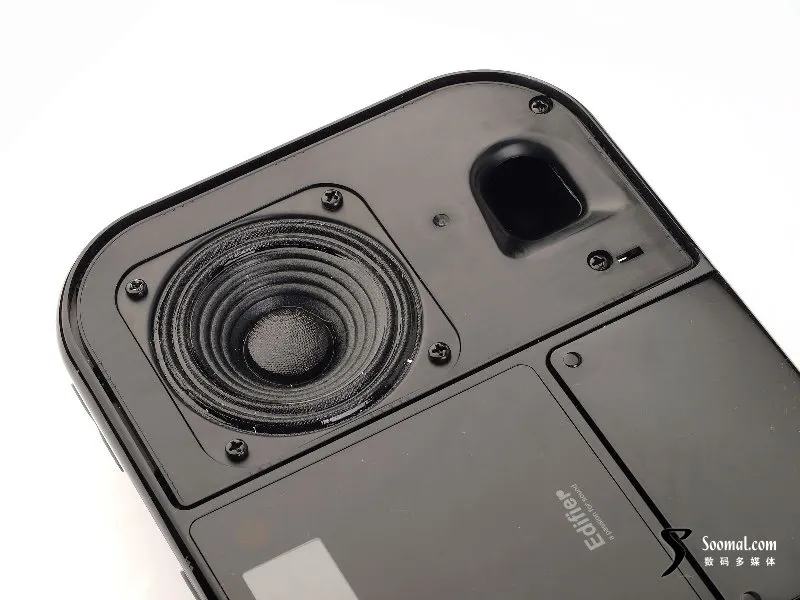

  • 漫步者 Edifier M35 一体化微型音响 - 全频带扬声器
  • 漫步者 Edifier M35 一体化微型音响 - 倒相孔

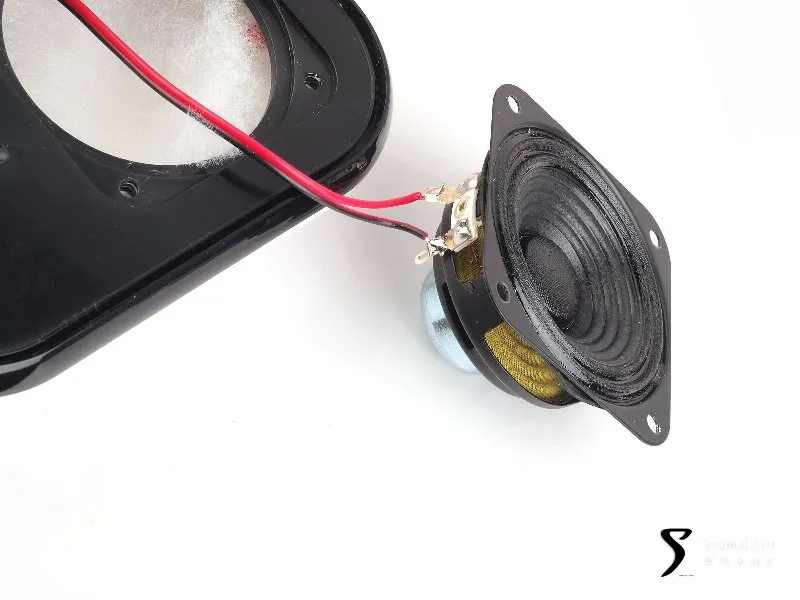

  • 漫步者 Edifier M35 一体化微型音响 - 采用钕铁硼磁体的扬声器

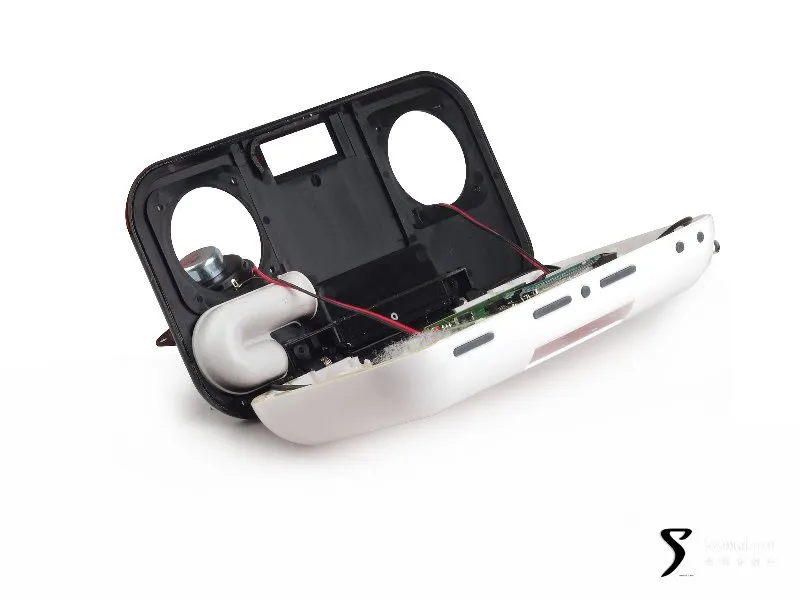

  • 漫步者 Edifier M35 一体化微型音响 - 打开

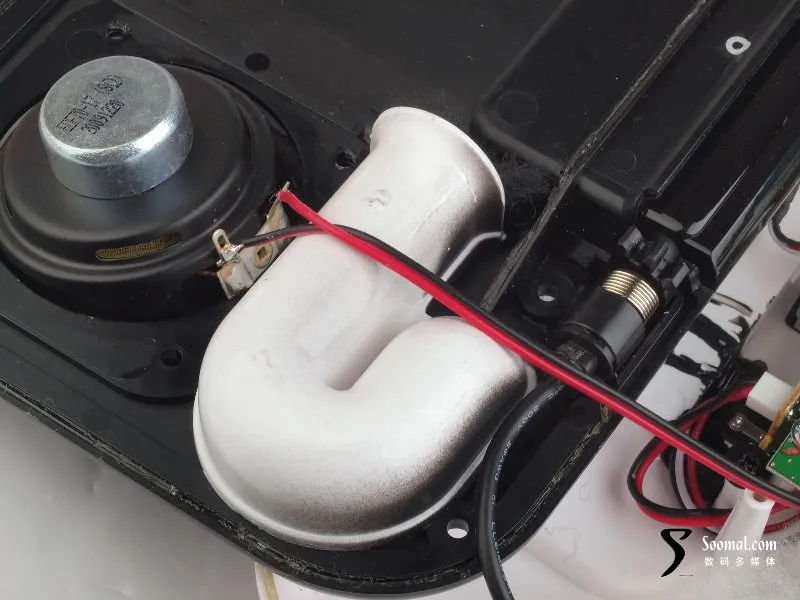

  • 漫步者 Edifier M35 一体化微型音响 - 倒相管

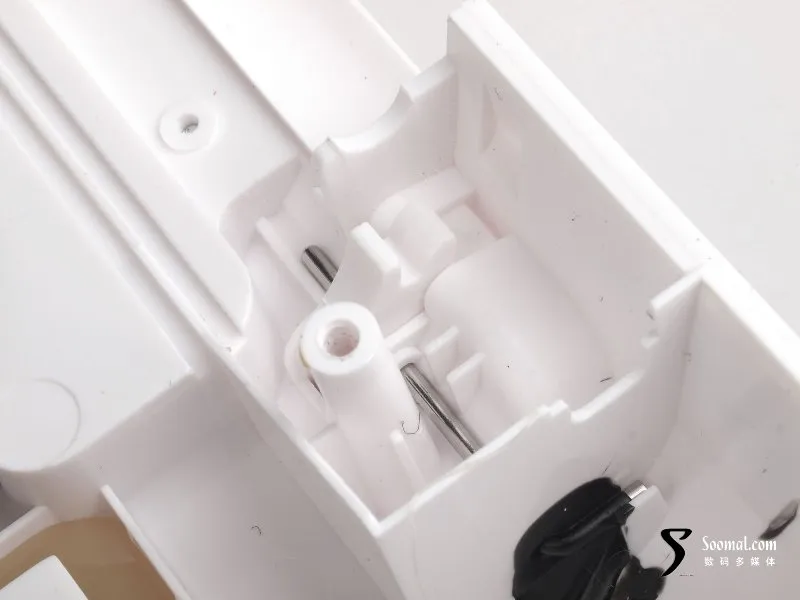

  • 漫步者 Edifier M35 一体化微型音响 - 支架的折叠机构
  • 漫步者 Edifier M35 一体化微型音响 - 支架的折叠机构

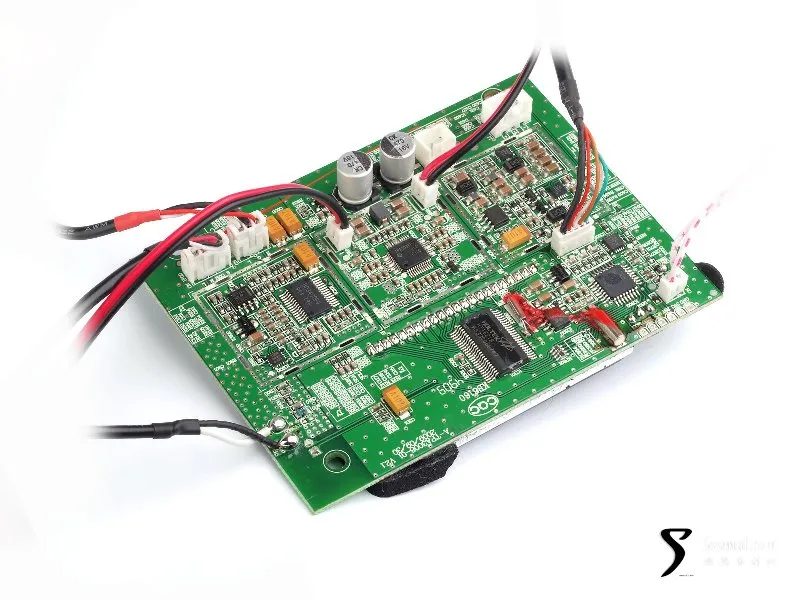

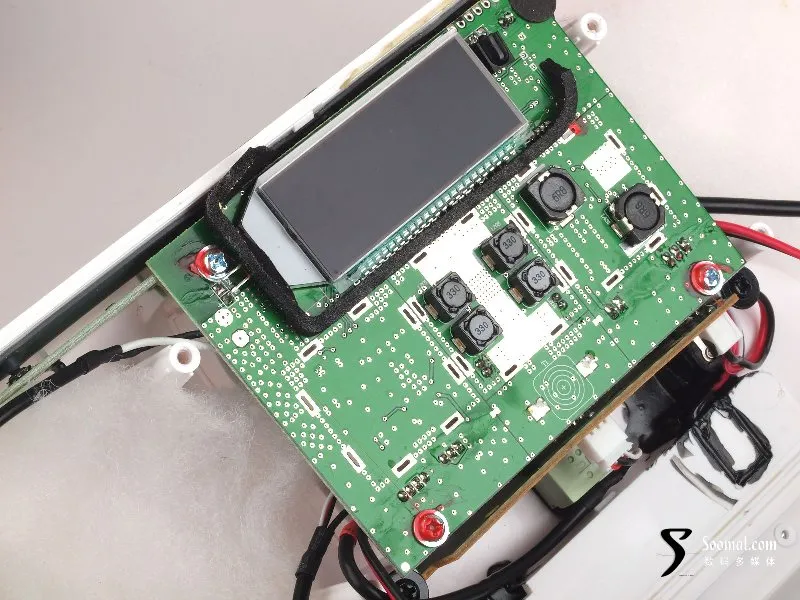

  • 漫步者 Edifier M35 一体化微型音响 - 主板
  • 漫步者 Edifier M35 一体化微型音响 - 主板背面

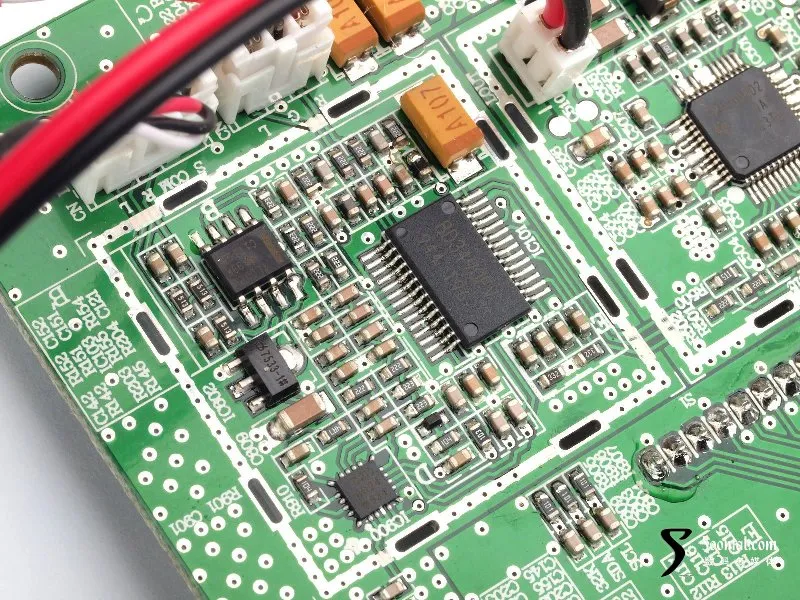

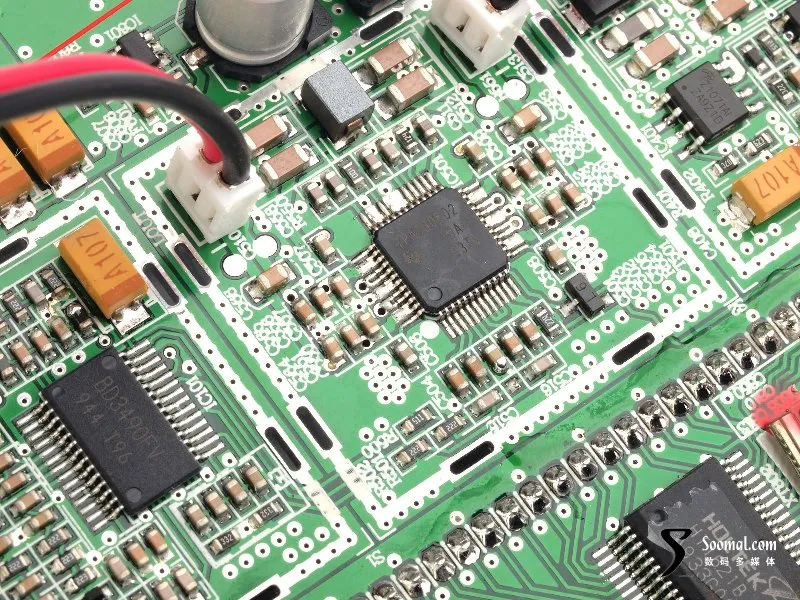

  • 漫步者 Edifier M35 一体化微型音响 - BD3490FV 音效处理器
  • 漫步者 Edifier M35 一体化微型音响 - TPA3008D2

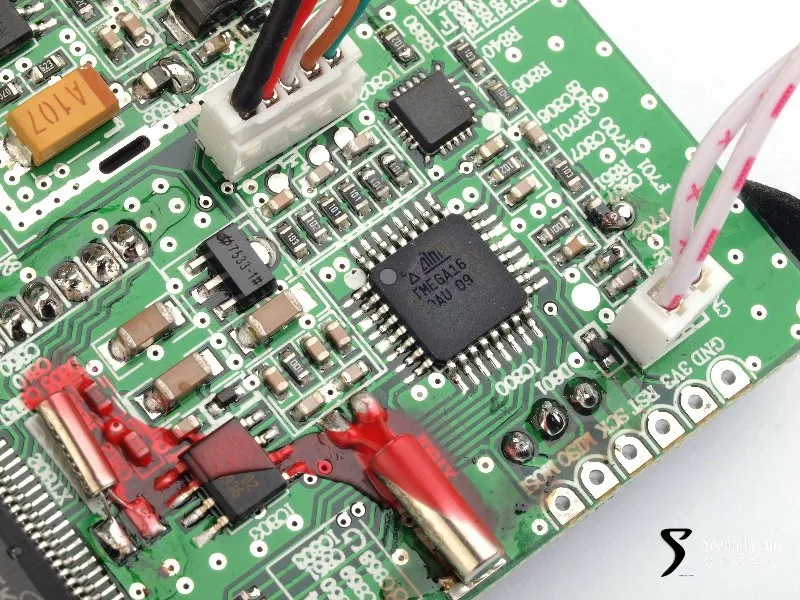

  • 漫步者 Edifier M35 一体化微型音响 - ATMEG168V 单片机

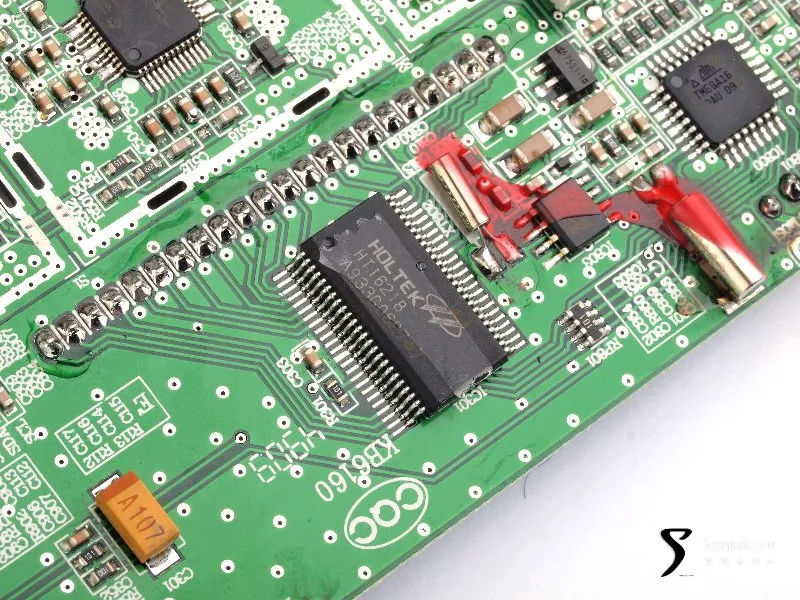

  • 漫步者 Edifier M35 一体化微型音响 - holtek HT1621B
  • 漫步者 Edifier M35 一体化微型音响 - 附赠的iPod适配器

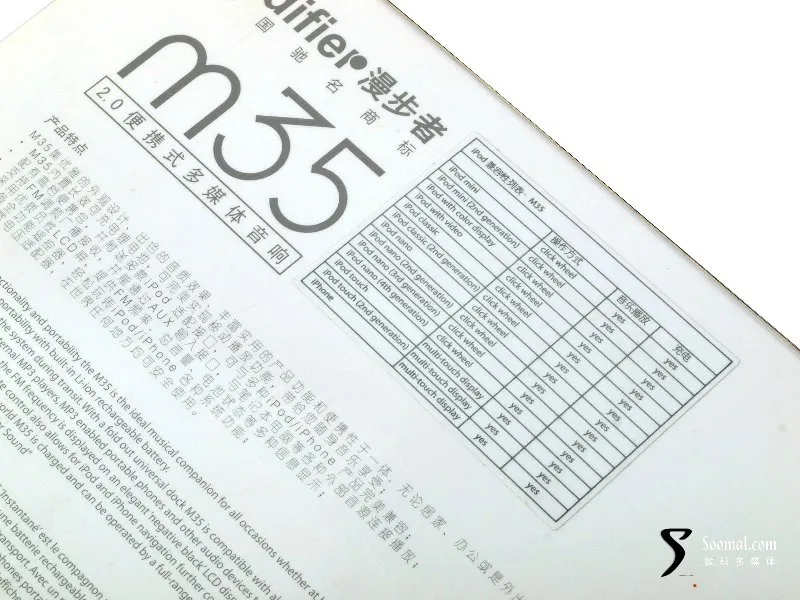

  • 漫步者 Edifier M35 一体化微型音响 - 支持的iPod列表

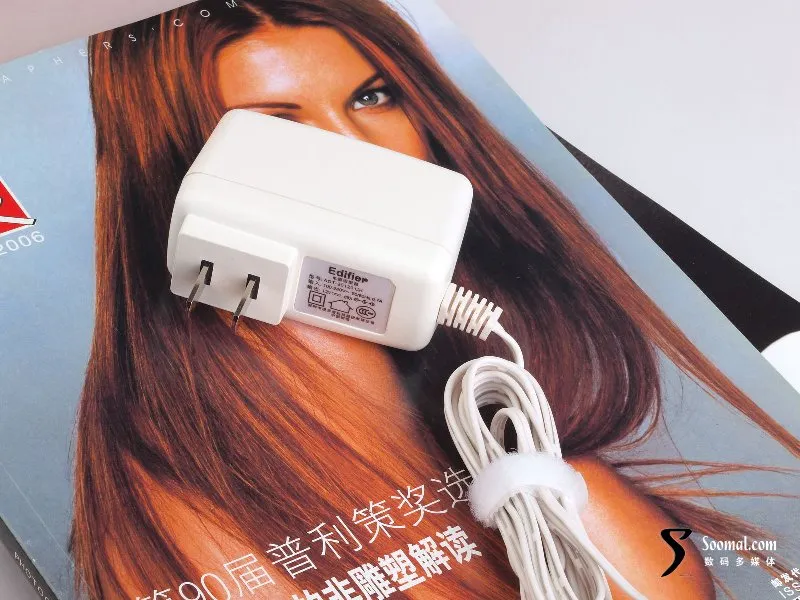

  • 漫步者 Edifier M35 一体化微型音响 - 外置的电源适配器
