Hidizs AP100 便携式音频播放器拆解 图集
Soomal 于 2015.07.20 14:55:27 | 源自：www.soomal.com | 版权：原创 | 平均/总评分：09.19/248

Hidizs AP100是一款千元级的随身听播放器，它的售价1399元，选择这款播放器进行测评是因为它同样基于君正的JZ4760B主控芯片，但其他方面的架构则和我们熟悉的FIIO、Cayin等播放器方案不同。从拆解中可以看到，AP100播放器使用了Cirrus Logic公司的CS8422芯片做数字信号的管理，增加了CS84L10芯片进行硬件EQ调节控制。DAC芯片是常见的CS4398[封装形式挺古老]。耳放输出使用了ADI公司的AD823运放。AP100支持耳机输出、线路输出以及同轴数字信号的输出与输入，因为有CS8422芯片，所以支持信号的升频调节。不过不支持，USB DAC功能[最新固件已支持]。这套音频方案表现如何？Soomal将于7月25日发布测评报告。

  • 样机来源：厂商送测
    样机类型：市售量产机
    是否商业关系：否

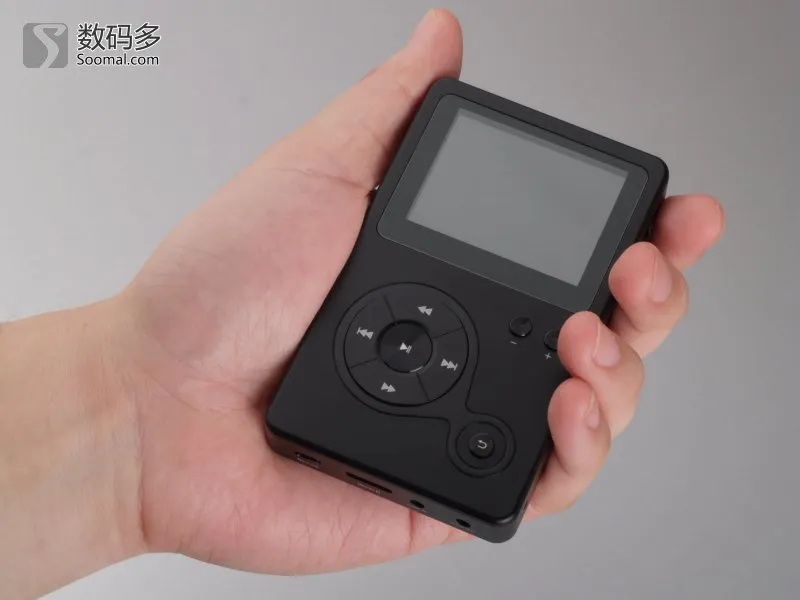

  • Hidizs AP100 便携式音频播放器
  • Hidizs AP100 便携式音频播放器
  • Hidizs AP100 便携式音频播放器
  • Hidizs AP100 便携式音频播放器
  • Hidizs AP100 便携式音频播放器
  • Hidizs AP100 便携式音频播放器-音频输出接口与开关键

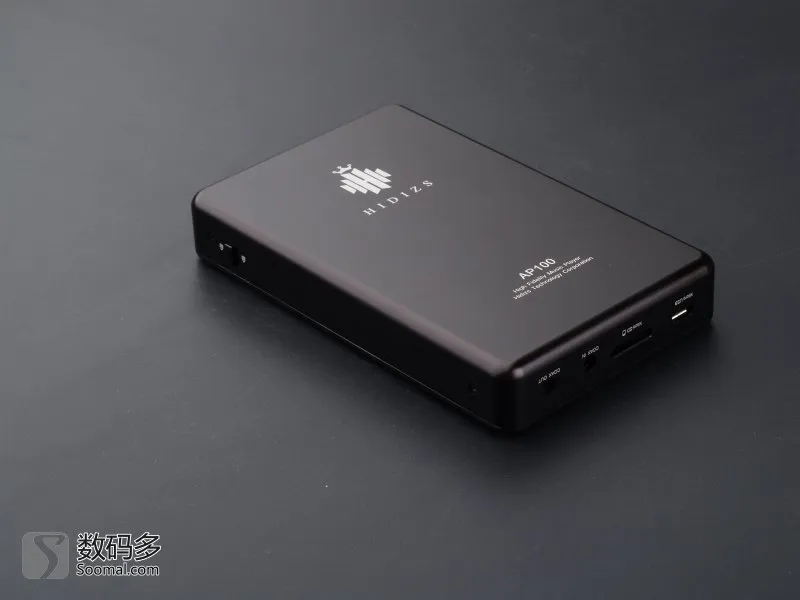

  • Hidizs AP100 便携式音频播放器-底部接口
  • Hidizs AP100 便携式音频播放器-SRC升频与EQ切换按键
  • Hidizs AP100 便携式音频播放器-锁定开关
  • Hidizs AP100 便携式音频播放器-附件线

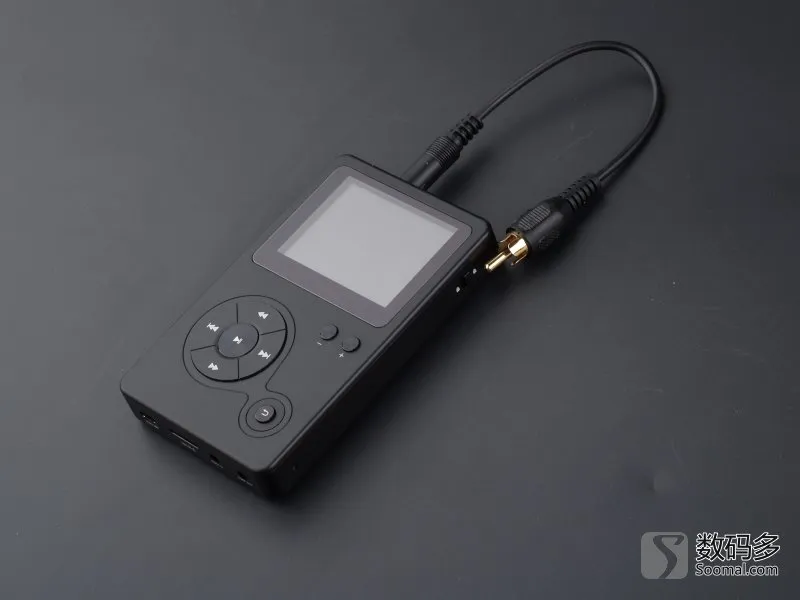

  • Hidizs AP100 便携式音频播放器-同轴转接线、3.5mm输出线
  • Hidizs AP100 便携式音频播放器
  • Hidizs AP100 便携式音频播放器-保护套
  • Hidizs AP100 便携式音频播放器-保护套
  • Hidizs AP100 便携式音频播放器
  • Hidizs AP100 便携式音频播放器-拆解
  • Hidizs AP100 便携式音频播放器-拆解-君正JZ4760B主控芯片
  • Hidizs AP100 便携式音频播放器-拆解-Hynix内存芯片

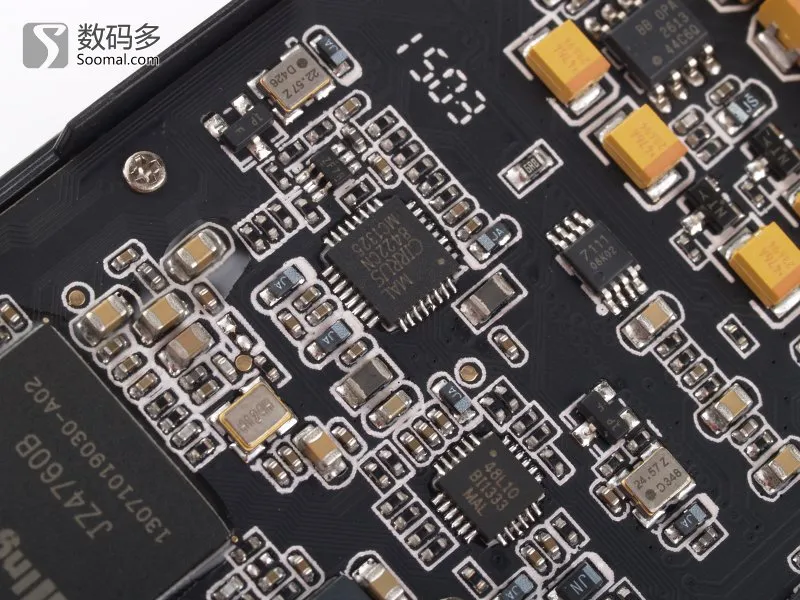

  • Hidizs AP100 便携式音频播放器-拆解-CirrusLogic CS8422数字信号接收芯片与CS84L10硬件EQ芯片
  • Hidizs AP100 便携式音频播放器-拆解-CirrusLogic CS84L10硬件EQ芯片
  • Hidizs AP100 便携式音频播放器-拆解-CirrusLogic CS4398-CZZ DAC芯片
  • Hidizs AP100 便携式音频播放器-拆解-江波龙FORESEE 8GB闪存芯片
  • Hidizs AP100 便携式音频播放器-拆解-BB OPA2613 LPF相关电路
  • Hidizs AP100 便携式音频播放器-拆解-ADI AD823运放芯片[耳机放大输出]
  • Hidizs AP100 便携式音频播放器-拆解-电源管理芯片
  • Hidizs AP100 便携式音频播放器
